ZPB型氣、水兩用噴射泵總成

本泵總成主要供大、中型水泵去掉底閥後，能吸上引水，實現水泵無底閥運行，既能減輕勞動程度，又能達到顯著的節電效果，一般噸水節電在5%-27%。
1、本泵根據控制方式分為Ⅰ型(手動控制型)Ⅱ型(電磁閥自動控制型)。
2、根據用戶要求，可采用特殊材料制造。
ZPB是噴射泵總成的型号
ZPB型噴射泵總成是由PB型噴射泵、閥門、真空表、管道及管件組成。

總成因工作介質的不同壓力，而分成不同規格

一、ZPB型噴射泵總成的型号規格

		ZPBD型	ZPBZ型	ZPBG型
工作壓力水	Kgf/cm2	2-16	16-40	40-100
壓力氣(汽)	Kgf/cm2	2-5	2-5	2-5
控制工作介質閥門型号		J41-16	J43（53）H－40	J43（53）H－100

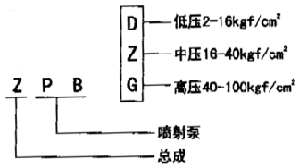

二、型号标記

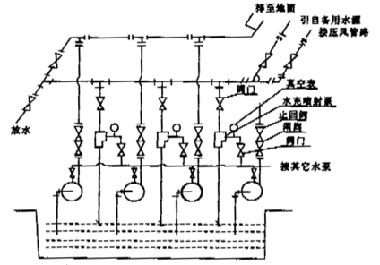

多台水泵安裝如圖所示。這種安裝形式多台水泵共同使用各台噴射泵，由吾在煤礦井下主泵房使用時，采用多工作介質(即高壓水、壓縮空氣、備用水源)為動力，和多台噴射泵并聯，互為備用，做到了任意一台噴射泵工作時能啓動任意一台水泵，實現了井下中央水泵房全去掉水泵底閥。稱該安裝形式為多動力，多台噴射泵并聯互為備用上水系統。
