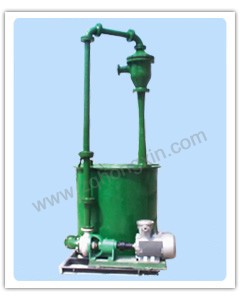

射流真空泵簡圖 |
簡介：射流真空泵在國內是一種新型的低真空設備,射流真空泵是利用水的高速噴射,産生負壓達到抽吸真空的目的.并且不需高位安裝,平地安裝即可，在廣泛的範圍內可以取代往複式、水環式、滑閥式、機械式的真空泵。
ZSLF玻璃鋼防腐型射流真空泵除具有ZSL真空泵的特點外,特點是防腐性能好,可直接抽吸濃度較高腐蝕性氣體和液體。Z：真空設備S：工作介質為水L：射流式 F：玻璃鋼 1：單級 100： 較大抽氣速率為 100m3/h(設計值)
ZSLF防腐射流真空泵規格與性能參數表
 |
極限真空
|
額定抽氣量 m3/h
|
工作水溫 oC
|
|
|
MPa
|
mmHg
|
|||
|
ZSL（ F ）-1-20
|
-0.098
|
-735
|
20
|
25
|
|
ZSL（ F ）-1-40
|
-0.098
|
-735
|
40
|
25
|
|
ZSL（ F ）-1-60
|
-0.098
|
-735
|
60
|
25
|
|
ZSL（ F ）-1-100
|
-0.098
|
-735
|
100
|
25
|
|
ZSL（ F ）-1-200
|
-0.098
|
-735
|
200
|
25
|
|
ZSL（ F ）-1-300
|
-0.098
|
-735
|
300
|
25
|
|
ZSL（ F ）-1-500
|
-0.098
|
-735
|
500
|
25
|
|
ZSL（ F ）-1-700
|
-0.098
|
-735
|
700
|
25
|
ZSL射流真空泵性能參數表 （一）
|
|
Mpa |
0.093 |
0.087 |
0.080 |
0.073 |
0.067 |
0.060 |
0.053 |
|
ZSL-1-60 |
m3/h |
—
|
—
|
8 |
12 |
15 |
18 |
22 |
|
ZSL-1-100 |
m3/h |
—
|
12 |
15 |
18 |
22 |
26 |
32 |
|
ZSL-1-200 |
m3/h |
—
|
13 |
17 |
26 |
31
|
38
|
45
|
|
ZSL-1-300 |
m3/h
|
—
|
14 |
20
|
28
|
36
|
44
|
50
|
|
ZSL-1-500 |
m3/h
|
15 |
29 |
47
|
64
|
72
|
80
|
100
|
|
ZSL-1-700 |
m3/h
|
24 |
40 |
60
|
75
|
90 |
120
|
150
|
ZSL射流真空泵性能參數表（二）
|
|
Mpa
|
0.047
|
0.040
|
0.033
|
0.027
|
0.020
|
0.013
|
0.0067
|
|
ZSL-1-60
|
m3/h
|
25
|
28
|
34
|
39
|
50
|
62
|
74
|
|
ZSL-1-100 |
m3/h
|
38
|
46
|
54
|
64
|
74
|
84
|
102
|
|
ZSL-1-200 |
m3/h
|
49
|
61
|
74
|
91
|
118
|
145
|
200
|
|
ZSL-1-300
|
m3/h
|
70
|
90
|
125
|
155
|
200
|
250
|
310
|
|
ZSL-1-500
|
m3/h
|
125
|
150
|
220
|
250
|
315
|
430
|
515
|
|
ZSL-1-700
|
m3/h
|
180
|
240
|
300
|
350
|
450
|
580
|
720
|
注:各種型号射流真空泵均可并聯使用,能适應各種工藝狀态,而且效果更好,效率可提高20%左右。
注明:(1)表中抽氣量按1個标準大氣壓,氣溫20℃時空氣重1.239公斤/m3。
(2)抽氣速率中的體積是在相對真空狀态下的體積。
ZSL射流真空泵配用參數表
|
噴射器型号
|
水泵型号
|
揚程 |
流量(m3)
|
電機功率 KW
|
轉速 r/min
|
|
ZSL-1-20
ZSLF-1-20 |
IS65-50-160B
|
24
|
18
|
2.2
|
2900
|
|
ZSL-1-40
ZSLF-1-40 |
IS65-50-160A
|
28
|
21
|
3
|
2900
|
|
ZSL-1-60 |
IS65-50-160
|
32
|
25
|
5.5 |
2900
|
|
ZSL-1-100 |
IS80-65-160
|
32
|
50
|
7.5 |
2900
|
|
ZSL-1-200 |
IS80-50-200A
|
45
|
45
|
11 |
2900
|
|
ZSL-1-300 |
IS80-50-200
|
50
|
50
|
15 |
2900
|
|
ZSL-1-500 |
IS100-65-200
|
50
|
100
|
22 |
2900
|
|
ZSL-1-700 |
IS100-65-250
|
80
|
100
|
37 |
2900
|
故障排除
|
故障
|
産生原因
|
排除辦法
|
|
真空度不夠
真空度不穩定 |
設備和真空管路系統有洩露
|
找出洩露處并排除
|
|
離心泵故障，工作水壓力流量不足
|
檢修水泵
|
|
|
循環水溫度過高
|
補充冷水，降低循環水溫度
|
|
|
真空表失靈
|
更換新表
|
|
|
噴射器孔闆安裝位置不對或堵塞
|
調整孔闆位置，清除雜物
|
|
|
噴射器孔闆或文氏管孔徑變大
|
更換
|
|
|
工藝管路中
有回水現象 |
真空泵孔闆堵塞
|
清除
|
|
離心泵入口或葉輪堵塞
|
清除
|
|
|
水泵壓力降低
|
修理或更換
|
|
|
噴射器孔闆或文氏管孔徑變大
|
更換
|
注意事項:
1、若停泵時，請先打開真空罐下部1寸閥門和關閉工藝管路中的閥門，以防止循環水回流到被抽吸的真空設備內。
2、若室外作業，冬季不用時請把泵內（包括離心泵）所有的水放掉，以防凍壞。
