一、用途
WGP系列噴射器是鍋爐水處理系統中用于輸送和稀釋再生藥液的設備。當陰、陽離子交換器制水階段結束後,交換器內離子交換樹脂已處于失效狀态,需要對離子交換樹脂進行再生,從而恢複離子交換樹脂的交換性能,通常用低濃度的酸、堿溶液來再生陰、陽離子交換樹脂。
在目前,配制和輸送再生溶液大都仍使用噴射器。它具有結構緊湊,操作簡便,運行安全可靠,價格合理等優點。噴射器是化學水處理系統中的典型設備。
二、原理
高壓原水通過管道閥門進入噴射器的漸縮段,将靜壓頭轉換成動能,在噴嘴處成為高速射流,使混合室形成微真空狀态,将高濃度的再生藥液吸入混合室,并使再生藥液的壓力和速度發生變化;在混合段內,水和藥液得到充分地混合,然後注經擴散段,使再生液減低流速,靜壓頭升高,再通過出口管道及閥門将稀再生液送到交換器本體中。
參數表
型号 | 再生溶液出口流量(T/H) | 再生溶液出口壓力(Mpa) | 再生溶液出口濃度(%) | 高壓原水壓力(Mpa) | 溶液進口濃度% | |
(NaOH) | (HCL) | |||||
HNP-1007 | 2.88-5.12 | 0.12-0.2 | 2.5-5.0 | 0.2-0.4 | 40 | 30 |
HNP-1511 | 7.1-11.1 | 0.12-0.2 | 2.5-5.0 | 0.2-0.4 | 40 | 30 |
HNP-2014 | 11.4-17.5 | 0.12-0.2 | 2.5-5.0 | 0.21-0.4 | 40 | 30 |
HNP-2216 | 15-23.6 | 0.12-0.2 | 2.5-5.0 | 0.2-0.4 | 40 | 30 |
HNP-2518 | 19.89-25.2 | 0.12-0.2 | 2.5-5.0 | 0.21-0.35 | 40 | 30 |
HNP-3023 | 28.8-43.3 | 0.12-0.2 | 2.5-5.0 | 0.21-0.35 | 40 | 30 |
HNP-3223 | 31.1-48.77 | 0.12-0.2 | 2.5-5.0 | 0.21-0.4 | 40 | 30 |

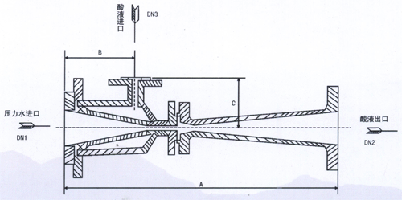

名稱 | 配陽離子交換直 | 噴嘴直徑 | 進口水壓(Mpa) | 出口水壓(Mpa) | 進口濃度(HCL%) | 出口濃度(HCL%) | 出口流(kg/s) |
酸噴射器 | Φ1000 | 7 | >0.292 | 0.15 | 30 | 5 | 1.12 |
Φ1500 | 11 | >0.292 | 0.15 | 30 | 5 | 2.52 | |
Φ2000 | 14 | >0.292 | 0.15 | 30 | 5 | 4.5 | |
Φ2500 | 18 | >0.292 | 0.15 | 30 | 5 | 7.01 | |
Φ3000 | 22 | >0.292 | 0.15 | 30 | 5 | 14.1 |

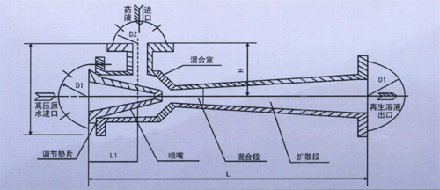

型号 | 配離子交換器直徑 | 再生液溶出口流量(t/h) | L | L1 | H | D1DN(PN0.98) | D2DN(PN0.98) |
WGP-1007 | 1000 | 2.88-5.12 | 322 | 100 | 100 | 40Φ145/Φ110 | 25Φ115/Φ85 |
WGP-1511 | 1500 | 7.1-11.1 | 525 | 128 | 120 | 80Φ195/Φ160 | 25Φ115/Φ85 |
WGP-2014 | 2000 | 11.4-17.6 | 527 | 121 | 150 | 80Φ195/Φ160 | 40Φ145/Φ110 |
WGP-2216 | 2200 | 15-23.6 | 521 | 116 | 151 | 80Φ195/Φ160 | 40Φ145/Φ110 |
WGP-2518 | 2500 | 19.89-25.2 | 666 | 156 | 143 | 100Φ215/Φ180 | 40Φ145/Φ110 |
WGP-3023 | 3000 | 28.8-43.3 | 690 | 153 | 150 | 100Φ215/Φ180 | 50Φ160/Φ125 |
WGP-3223 | 3200 | 34.1-48.77 | 824 | 163 | 173 | 125Φ245/Φ210 | 50Φ160/Φ125 |
